產品主特點

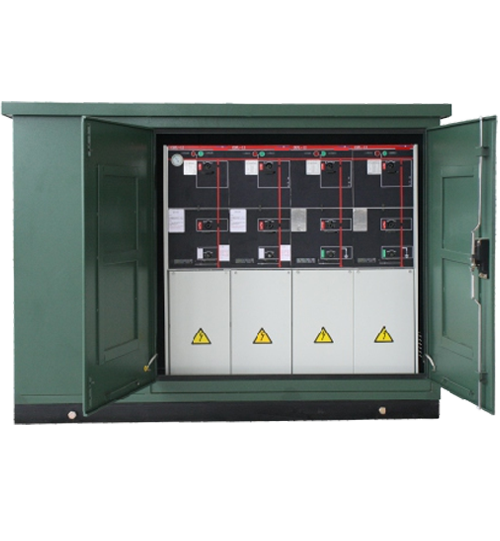

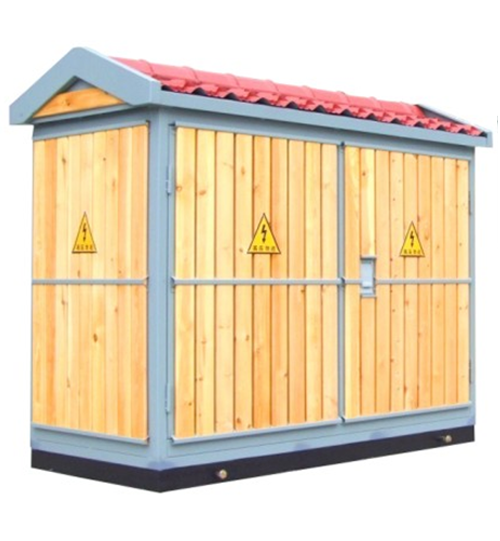

戶外箱式開閉所外殼按照戶外結構模塊化設計,箱體材料可根據客戶需求選用不銹鋼、SMC、GRC等,表面噴涂,具有足夠的機械強度
門鎖具有防盜、防銹、防堵功能
箱門設限位拉鉤定位位置,門開啟角度為150°
箱體設有通風防護裝置,并加裝可拆卸式的防塵過濾網,且箱體宜可配有風扇
技術參數
| 序號 | 名稱 | 單位 | 主要技術參數 | |
| 1 | 額定電壓 | kV | 12 | |
| 2 | 額定電流 | A | 630 | |
| 3 | 額定頻率 | Hz | 50 | |
| 4 | 額定短時工頻耐壓 | -相間,相對地 | kV | 42 |
| -隔離斷口 | kV | 48 | ||
| 5 | 額定沖擊耐受電壓 | -相間,相對地 | kV | 75(95) |
| -隔離斷口 | kV | 85(110) | ||
| 6 | 輔助回路和控制回路工頻電壓(1min) | V | 2000 | |
| 7 | 額定短時耐受電流 | 主回路(有效值) | kA/s | 25/4 |
| 接地回路(有效值) | kA/s | 25/4 | ||
| 8 | 額定短路關合電流 | 峰值 | kA | 63 |
| 9 | 關合和開斷次數 | E3級 | ||
| 10 | 溫升 | A | 1.1x630 | |
| 11 | 機械壽命 | 斷路器 | 次 | 10000 |
| 隔離開關 | 次 | 5000 | ||
| 負荷開關 | 次 | 10000 | ||
| 接地開關 | 次 | 5000 | ||
| 12 | 防護等級 | 外殼 | IP44 | |
| 氣箱 | IP67 | |||
