產品主特點
雙向滑動機械傳動裝置(DTS):實現 可在系統帶電的情況下對功能單元進行更換或維修; 機械和電氣部分相互獨立

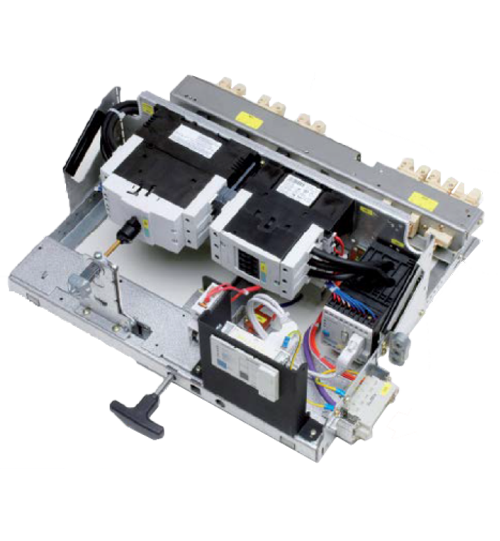

獨有的雙向插件設計,隨DTS傳動機構滑動于抽屜單元主插件與垂直母排之間,實現連接、分離位置的轉換,而主插件電纜接頭保持絕對靜止,從而避免了接頭的松動

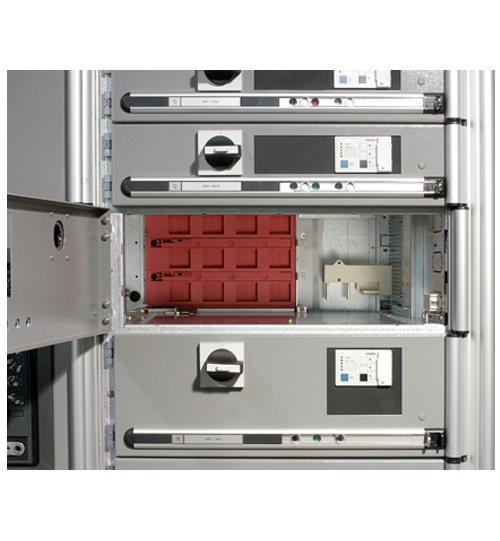

帶有安全門裝置的抗電弧型全封閉垂直母線系統 (ARCSAFE),采用了獨有的U槽狀π型銅母線和安全門及散熱型絕緣后蓋板,具有載流量高(最高可達2000A),當抽屜單元被抽出時,垂直母線隨即完全被安全門屏蔽絕緣

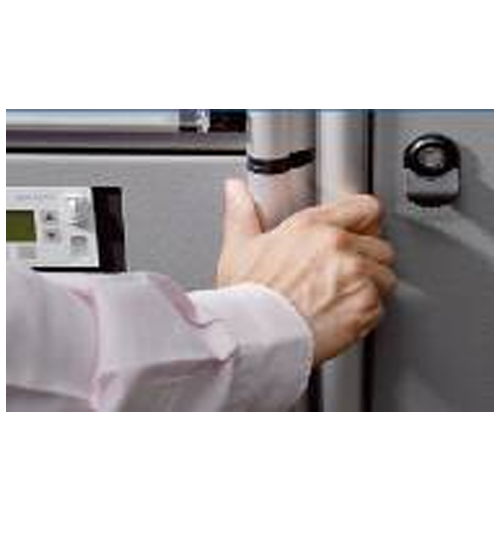

線性全嚙合防爆門鎖裝置,100%地防止電弧飛出
技術參數
| 序號 | 名稱 | 主要技術參數 | |
| 1 | 額定絕緣電壓 | 至1000V | |
| 2 | 額定工作電壓 | 至690V | |
| 3 | 額定沖擊耐受電壓 | 8 / 12kV | |
| 4 | 額定電流 | 6300A Max | |
| 5 | 水平母線額定電流 | 至3200A / 4000A / 6300A | |
| 6 | 垂直母線額定電流 | 2000A(MD cabinet) | |
| 7 | 水平母線 | ||
| 8 | 額定短時耐受電流 | 至100 / 120kA rms | |
| 9 | 額定峰值耐受電流 | 220 / 264kA | |
| 10 | 垂直母線 | ||
| 11 | 額定短時耐受電流 | to 80kA rms | |
| 12 | 額定峰值耐受電流 | 176kA | |
| 13 | 內部電弧故障 | 65kA rms 0.3s 725V | |
