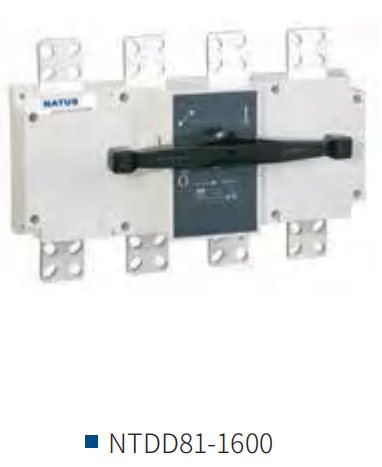

NTDD81系列隔離開關,適用于交流50Hz、額定電壓400V及以下 ,額定電流16A~3150A的電路中。用于不頻繁手動接通和分?jǐn)嚯娐罚?90V產品僅用于電氣隔離。
正常工作條件:
海拔高度不超過2000米。
環境溫度不高于40℃,不低于-5℃。
相對濕度不大于95%。
無爆炸危險介質環境。
無雨雪侵襲環境。
(注:若預期使用于周圍空氣溫度高于+40℃或低于-5℃的條件下,用戶訂貨時應向制造廠說明。)
結構特征:
開關采用彈簧蓄能到位并快速瞬時釋放的加速關合機構與同時接通與斷開并聯雙斷點的觸頭結構,極大的提高了開關的電氣性能與機械性能。
開關導電部件安裝在采用玻璃纖維增強不飽和聚脂模塑料的絕緣基座內;操作方式采用:手動操作手柄操作,具有很高的介電性能、防護能力及可靠的操作安全性。
開關具有3極、4極(3極+可通斷中性極)之分。
開關正面設有標記窗口,指示觸頭的通斷狀態;可根據需要提供后面觀察窗口,直接觀察觸頭的通斷狀態,保證開關操作的可靠性和安全性。
操作手柄可直接裝在開關上操作(簡稱柜內操作),也可通過加長軸在配電柜門外操作(簡稱柜外操作),提供操作方便。
可根據需要提供常開常閉輔助觸點及安裝專用底板與板前板后接線方式,以滿足用戶的多種需求。
在分?jǐn)辔恢谩?”時,可用兩至三把鎖鎖住手柄,以防止誤操作。
開關采用不飽和聚酯玻璃纖維增強模塑料(DMC)制造的外殼;彈簧儲能快速機構能快速實現觸頭間接通與分?jǐn)啵挥|頭結構為并聯雙斷點兩個分離觸頭面,并由片狀彈簧保證觸頭壓力;開關能夠自動確定通斷的極限位置,而且具有明顯的動觸頭所在的位置指示。
