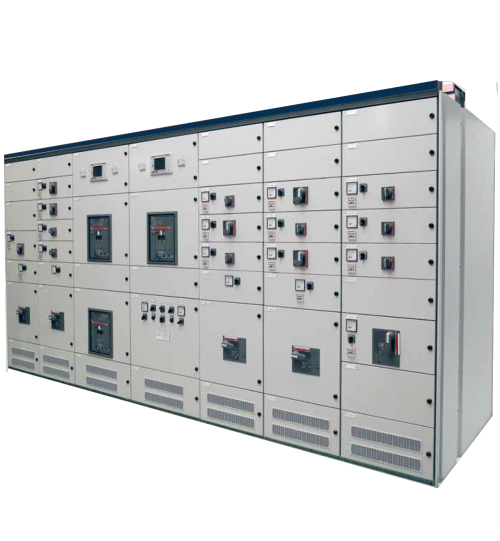

產品主特點

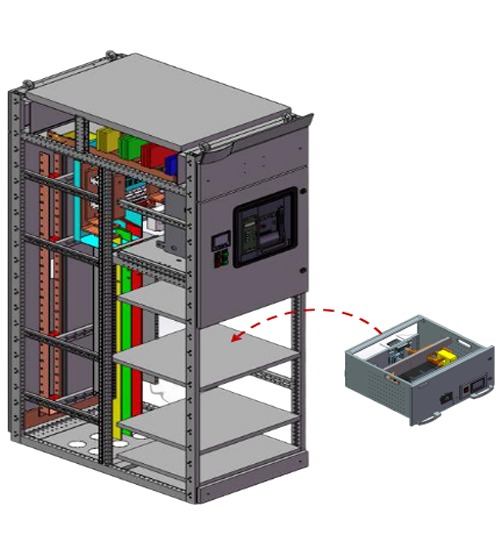

框架選用剛性優異的帶有25mm間隔模數孔的C型材,并通過螺栓連接制成,維護方便
全隔離,內部隔室滿足 IEC439-1“Form 4”的規定
外殼防護等級為IP31 、IP40、IP54
防誤操作聯鎖由斷路器操作手柄機構和抽屜位置機械聯鎖操作機構共同完成,邏輯性極強,靈活實現柜間聯鎖

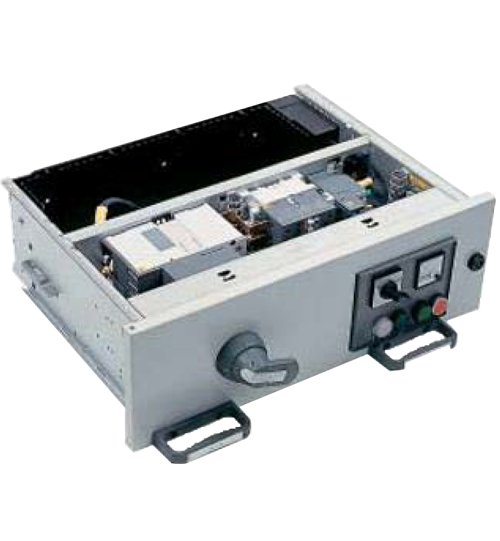

以8E為基本單元,功能單元有8E/4、8E/2、6E、8E、12E、16E、24E、32E、72E,一臺MCC柜最多時可布置 36個功能單元,而且可實現PC,MCC混裝
Technical parameter
| 序號 | 名稱 | 單位 | 主要技術參數 | |
| 1 | 額定工作電壓 | 主電路 | V | 400,690 |
| 輔助電路 | V | AC220,AC380,DC110,DC220 | ||
| 2 | 額定絕緣電壓 | 主電路 | V | 690,1000 |
| 3 | 額定沖擊耐受電壓1.2/50us | 主電路 | kV | 6,8 |
| 4 | 額定短時耐受電流 | 水平母線 | kA/1S | 50,65,80,100 |
| 垂直母線 | kA/1S | 50,65,80 | ||
| 5 | 額定峰值耐受電流 | 水平母線 | kA/0.1S | 105,143,176,220 |
| 垂直母線 | kA/0.1S | 105,143,176 | ||
