作為母線型保護,需要一臺 NTPA81-K 弧光保護主單元和一臺(或多臺)NTPA81-C 弧光保護采集單元。?
NTPA81-C弧光保護采集單元提供 8 路弧光采集輸入,并提供 8 路繼電器輸出,與輸入信號一一對應,實現故障硬定位功能。?
主單元與采集單元分離,主單元安裝于進線柜中,采集單元分散安裝在饋線柜中。?
主單元與采集單元之間,弧光信號用光纖連接;數據通訊采用串口連接。?
主單元可提供雙口通訊模式,支持RS485、以太網口等多種接口方式,支持Profibus、ModBus@RTU、CAN、IEC103、IEC104 等多種通訊規約。
主單元支持兩種額定輸入電流 1A 或 5A。

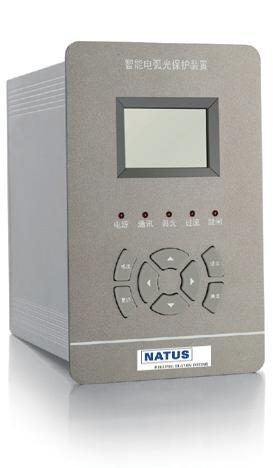

NTPA81-K 弧光保護主單元是電弧光保護系統的核心部件,負責輸入量的采集、測量、計算及邏輯判斷,實現系統的各項保護邏輯、與站內監控系統通信、自檢及其他輔助功能。

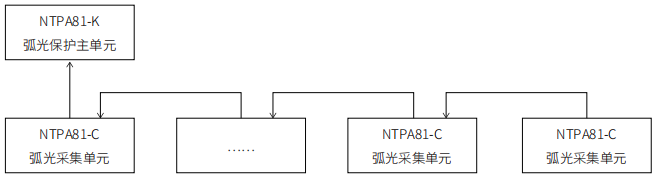

NTPA81-C 弧光采集單元該單元作為弧光保護的采集單元,提供 8 路弧光采集輸入和 8 路輸出,采用探頭方式采集弧光,并把該信號通過光纖傳遞給主單元,并有一路通訊口與主單元進行傳輸數據。當有多臺采集單元時,各采集單元間采用串行方式傳遞弧光信號,最終傳遞給主單元。
